Il existe sur le réseau une pléthore de sujet décrivant l'utilisation d'une alimentation PC comme alimentation de laboratoireLa version décrite dans cet article est peu courante et présente des particularités qui la rende très intéressante.Le modèle présenté sur l'image est une alimentation variable de 2.5 Volt à 15.6 Volt 26 Ampères max.Sorties sur fiches banane, j'ai également laissé une paire de fiche molex qui pourront servir à alimenter certains périphérique PC

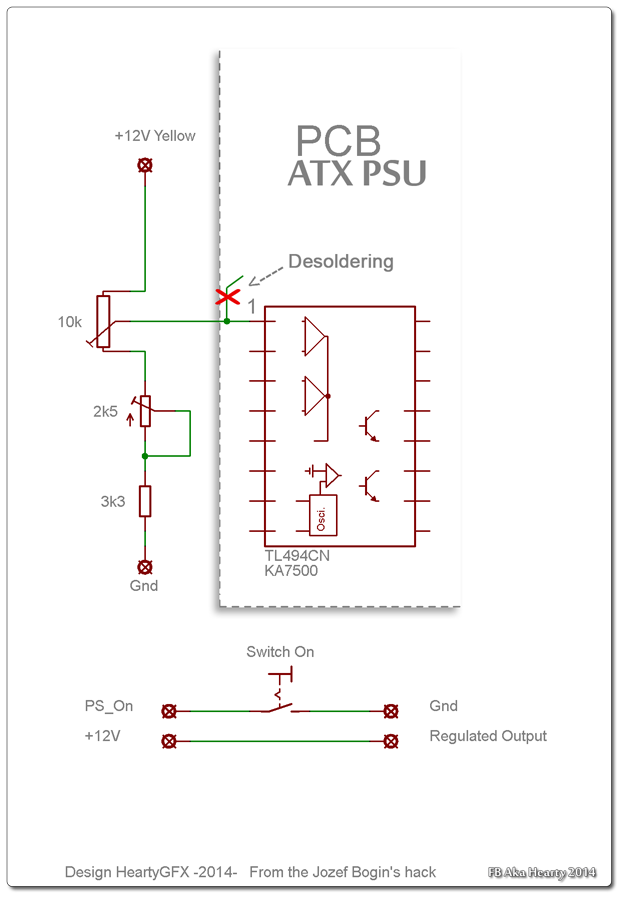

Comme le montre le schéma ci-contre, que la partie la plus complexe de la modification, consiste à dessouder du circuit imprimé la broche 1 du TL494 puis de la connecter au pont diviseur constitué d'une résistance fixe de 3K3, d'une résistance variable de 2K5, et d'un potentiomètre de 10K.
Le potentiomètre permet la variation de la tension de sortie, et la résistance ajustable limite la tension haute à ne pas dépasser que l'on déterminera une fois pour toute.
Les extrémités de cet ensemble seront reliés au +12V -fil jaune- et Gnd -Fil noir-
Un interrupteur connectera le PS-On -fil vert- de l'alimentation au Gnd -fil noir- et servira de On/Off.
C'est tout (!)
La tension maximale ne pourra dépasser les 15/16 volt selon le modèle d'alimentation. En effet les alimentations ATX comportent un circuit de contrôle de dépassement de tension, souvent constitué d'une diode Zener indiquant une tension de référence au TL494. Qui plus est les condensateurs polarisés sont pour la plupart du temps des 16 Volt, un dépassement forcé se conclura par un petit feu d'artifice.
Dessoudez délicatement la broche 1 du circuit TL494, j'insiste sur le délicatement, sur cette alim, j'ai eu la broche cassé. Il m'a fallut dessouder complètement le circuit intégré et le remplacer par un autre récupéré sur une autre alim. ATX.
Souder un fil sur cette broche maintenue en l'air, ce fil allant sur le point milieu du potentiomètre de réglage de 10K.
C'est la seule intervention sur le circuit de l'ATX, le reste se fera sur les fils.
Le petit module voltmètre acheté pour moins de 2 euros sur Ebay conviendra parfaitement à l'affichage de la tension de sortie de l'alimentation variable.
Sur ce type de modèle, le fil blanc et le rouge seront connectés au +12 V de l'alim -fil jaune- et le fil noir au Gnd de l'alim -fil noir-.
Les essais permettront de déterminer la limite haute.
Le potentiomètre et la résistance ajustable seront calés à mi-course avant de brancher l'alimentation sur le secteur. Connecter un voltmètre sur une sortie libre de l'alimentation -Jaune et noir-.
Mettre en route l'alimentation, et procédez au réglage de la limite supérieure.
commencez par le tourner le potentiomètre afin d'augmenter la tension, tout en veillant à ne pas dépasser les 16 Volt. Si avant d'arriver en butée la tension de sortie approche les 16 Volt, réduisez la avec la résistance ajustable. le but étant d'être à moins de 16 Volt en bout de course du potentiomètre.
Voilà au final une belle alimentation de laboratoire, puissante et sécurisée, avec seulement 3 composants passifs et un interrupteur.
