Lors de mes pérégrinations sur les sites d’impression 3D, j’étais tombé sur un projet thingiverse : Moidules ! Le concept est au final assez simple : des pièces imprimées en 3D donnant la possibilité de se créer un meuble sur mesure et modulaire.Concept simple qui m’a plu tout de suite. Cela n’a rien de novateur, mais j’aime bien ce genre de projet, et j’avais besoin de me réaliser un petit meuble à poser sur mon bureau pour ranger une grosse partie de mon bordel électronique. Du coup banco, je me suis lancé sur le projet.
Réalisation du projet.

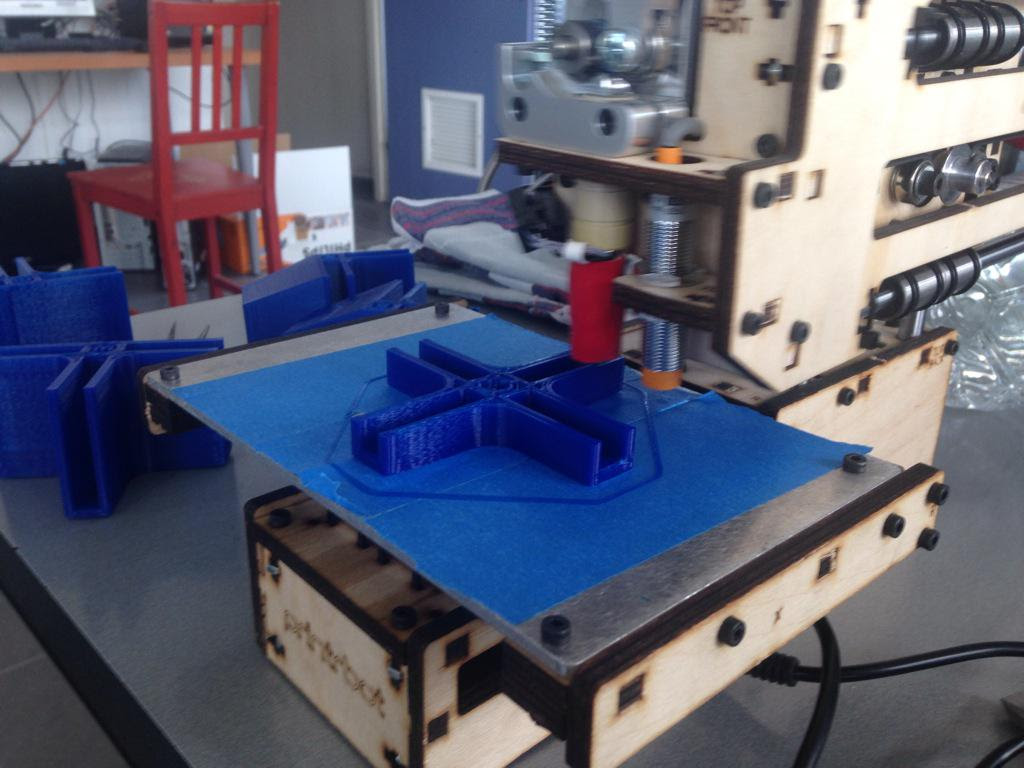

Vu que mon imprimante 3D ne fonctionnait toujours pas, j’ai utilisé une imprimante de monfablab : la printrbot. Petite, robuste et efficace, ce fut une bon choix. Niveau plastique, j’avais en stock du PLA bleu de chez esun. De la moyenne qualité donc, mais en quantité suffisante pour le projet et à un coût raisonnable (environ 22€ / kilo)
J’ai dessiné sur papier mon meuble, puis j’ai compté ce qu’il me fallait imprimer comme pièces. 34 pièces en tout décomposées de la manière suivante :
- B Left : 2
- B Right : 2
- T Module : 20
- L Module : 4
- X Modules : 6
Clairement, 34 pièces, c’est long à imprimer. Surtout quand on réalise qu’il faut environ 1h15 en moyenne pour réaliser une pièce. Soit pour l’ensemble un peu plus de 42h d’impressions. Oui oui, vous avez bien lu, il fallait un peu moins de 2 jours d’impression pour si peu de pièces (les joies de l’impression 3D). Et pourtant j’avais monté la vitesse en passant d’un facteur 100 à un facteur 180, car après test, c’était la limite avant de perdre en qualité. Et tout ça, sans compter le fait que j’ai foiré toute une après midi d’impressions (il y a des jours, où rien ne va).
Bref, outre le temps d’impression, qui du coup s’est étalé sur le plusieurs semaines, il y avait aussi le poids. J’ai utilisé environ 1,5 kg de plastique pour réaliser ces pièces. J’ai documenté le projet sur le forum du thilab et annoncé mes avancées au fur et à mesure.
Quand j’ai enfin vu le bout de ces impressions, je me suis mis à la recherche des planches. Car ce projet moidules avait un problème : il était fait par des anglosaxons. Et un bon anglosaxon, ça se doit d’utiliser des tailles non standard. Là, pas question de pied, de pouce ou de pierre, ils ont juste fait le projet pour du 9mm. Le genre de planche pas chiante à trouver du tout à trouver quoi …
Une fois que j’ai commencé le projet, Philippe, un des membres du Thilab a pris le temps de réaliser des versions customisables de ce projet, où l’on peut adapter à peu près toutes les tailles. Le tout est disponible sur thingiverse, je vous conseille plutôt d’utiliser cette version ! Si il faut, d’autres formes pratiques ont été ajoutées.
Ayant commencé pour du 9mm, je suis allé jusqu’au bout, et j’ai fini par trouver mes planches dans un magasin au Luxembourg. Ouf !
